Mira050對可見光和近紅外（NIR）光具有高靈敏度，使工程設計師能夠在可穿戴和移動設備中節省空間和電量。Mira050適合的應用包括：AR/VR/MR頭顯中的眼動追蹤、手勢追蹤和情境感知，機器人中的物體檢測，以及智能門鎖中用于臉部識別的3D深度傳感等應用。
Mira050將高性能技術集成在具有眾多超低功耗特征的微型封裝中。即使在全分辨率和120fps的幀率下，功耗僅為47mW，待機功耗低至60μW。從技術角度來看，Mira050對可見光和近紅外光非常靈敏，這也與高量子效率相匹配。根據艾邁斯歐司朗的內部測試，在近紅外光譜中，940nm時量子效率為36%，850nm時為56%；在可見光范圍內，550nm時高達93%。Mira050傳感器可以在低功耗照明器以及微弱的自然光線條件下工作，因此更加省電。片上電源管理還可根據幀率和曝光時間的設置，調整提供給各功能模塊的電源，有助于進一步延長電池續航時間。
艾邁斯歐司朗Mira050的設計，是為了通過片上事件檢測和背景光消除等功能，簡化高性能成像系統的開發。
艾邁斯歐司朗執行副總裁兼圖像傳感器解決方案事業部門總經理Jens Milnikel表示：“在可穿戴和移動設備中，圖像傳感器最重要的參數是有效感光面積利用率/效率與功耗。在這方面，Mira050是市場上的佼佼者，以更小的尺寸提供更高的分辨率、更高的靈敏度和更低的功耗�！�
先進的像素技術和獨特的架構
在Mira圖像傳感器系列中，艾邁斯歐司朗使用背照（BSI）技術實現堆疊芯片設計，傳感器層位于數字/讀取層之上，因而能夠以非常高效的芯片級封裝方式生產Mira050。
BSI技術還使傳感器具有非常高的靈敏度和量子效率，像素尺寸為2.79μm。芯片級封裝的有效分辨率為576px×768px，最大位深為12位，裸片版本為600px×800px。傳感器的光學格式為1/7”。
可編程寄存器使用戶能夠控制窗口坐標、時序參數和曝光時間，以及鏡像、翻轉和裁剪功能。MIPI CSI-2接口可以方便地與處理器或FPGA連接。還可通過攝像頭控制接口（CCI）訪問片上寄存器，輕松對傳感器進行配置。
Mira050近紅外圖像傳感器預計將于2023年第一季度末出樣。了解有關Mira050的更多信息，請點擊鏈接。

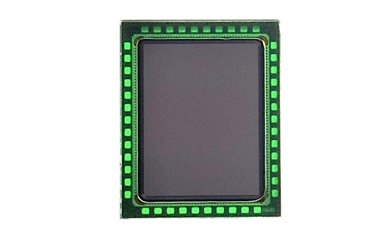

全局快門CMOS圖像傳感器Mira050（圖片：艾邁斯歐司朗）
